최근 안드로이드 보안을 공부하는데 학교에서 모바일 프로그래밍 과목을 듣고 있어서 내용을 이해하기 수월했다.
역시 보안을 제대로 알기 위해서는 개발도 같이 잘 알아야 한다고 새삼 느꼈다.

1. 안드로이드 운영체제 이해

[안드로이드 운영체제 입문] https://product.kyobobook.co.kr/detail/S000213637137
이 글은 해당 책과 자료를 참고하고 제가 추가로 공부한 내용으로 작성하였습니다.

우선 안드로이드는 자바 기반의 플랫폼에서 동작한다.
자바는 객체와 클래스가 있고, 안드로이드 앱에서도 당연히 같은 원리가 적용된다.
액티비티, 서비스, fragment 등의 크래스를 사용해서 앱의 컴포넌트를 구현한다.

변수와 클래스를 묶는 캡슐화, 상속 같은 것도 당연히 사용하고 코드의 재사용성을 높인다.

코틀린은 2017년부터 안드로이드 공식 개발 언어로 채택되었고, 간결하고 표현력이 뛰어나다는 장점이 있다.
NULL 안정성, 데이터 클래스, 람다 식 등의 기능을 제공해서 간결한 코드 작성을 돕는다.

코틀린은 자바와 상호 운용이 가능하기 때문에 기존의 자바 코드와도 쉽게 통합이 된다.

안드로이드 아키텍처 설계

소프트웨어 개발론에서 디자인 패턴은 재사용성이 높은 형태로 규약을 붙여서 정리한다.
MVC(Model-View-Controller), MVP(Model-View_presenter), MVVM(Model-View-ViewModel)이 주요 아키텍처 모델로 사용된다.

MVC

안드로이드 앱에서 가장 많이 사용하는 MVC 패턴은 소프트웨어의 비즈니스 로직과 화면을 구분하는데 중점을 두고 있다.

모델 : 데이터와 비즈니스 로직을 관리 (DB, 네트워크 요청, 파일 입출력 등 작업 처리) 상태 변화에 따라 알림 전달
뷰 : 데이터를 시간적으로 제공하고, 액티비티, 프래그먼트, XML, 레이아웃 등 UI 요소 관리
컨트롤러 : 모델과 뷰 사이에서 데이터 흐름을 관리. 액션에 따라 작업을 수행.

컨트롤러는 뷰에서 받은 사용자 입력을 처리하고, 모델과 뷰를 조정하여 앱의 동작을 제어한다.
안드로이드에서는 액티비티와 프래그먼트가 뷰와 컨트롤러의 역할을 동시에 수행한다고 한다.

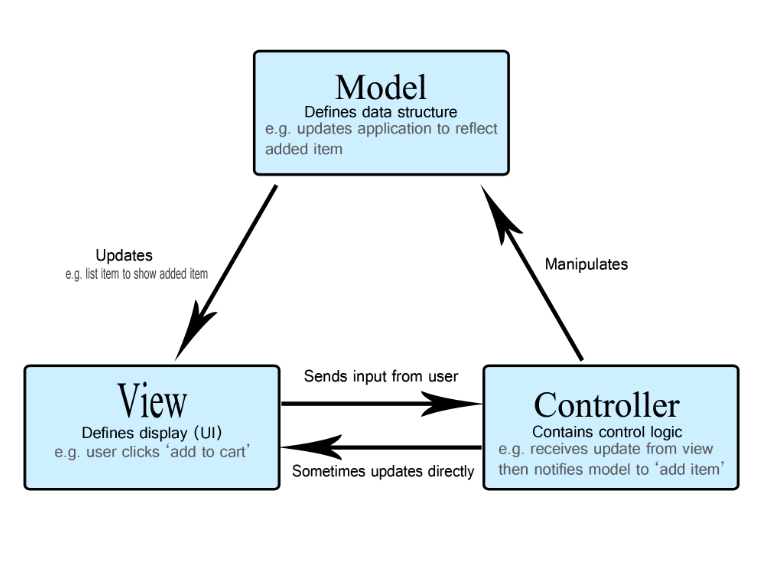

사용자 <-> view : 사용자가 입력을 하고, view는 화면을 보여줌
view <-> controller : view는 컨트롤러에 이벤트를 전달하고, 컨트롤러는 view에 ui 갱싱
controller <-> model : 데이터 상호 작용

[출처 : https://developer.mozilla.org/ko/docs/Glossary/MVC]

코드를 예시로 보면


// model
class CountModel {
    private var count = 0

    fun getCount(): Int = count

    fun increment() {
        count++
    }
}


// view
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical" android:layout_width="match_parent"
    android:layout_height="match_parent" android:gravity="center">

    <TextView
        android:id="@+id/countText"
        android:text="0"
        android:textSize="40sp"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"/>

    <Button
        android:id="@+id/incrementButton"
        android:text="Increment"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"/>
</LinearLayout>


// controller
class MainActivity : AppCompatActivity() {

    private lateinit var model: CountModel

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        model = CountModel()

        val countText: TextView = findViewById(R.id.countText)
        val incrementButton: Button = findViewById(R.id.incrementButton)

        incrementButton.setOnClickListener {
            model.increment()
            countText.text = model.getCount().toString()
        }
    }
}

이렇게 model은 데이터와 로직을 캡슐화, view는 UI 구성을 담당, controller는 model과 view를 연결해 갱신을 한다.
MainActivity는 AppCompatActivity를 상속 받고, onCreate는 Activity가 처음 실행될 때 호출된다.
역할은 활동의 UI를 초기화하고, 화면에 표시될 뷰를 생성한다.
setContentView(R.layout.activity_main)를 통해서 뷰가 보이게 되고, 이후 model을 통해 기능을 실행한다.

MVC 패턴은 규모가 작은 앱에서는 개발 기간을 단축할 수 있지만, 시간이 지날수록 코드의 양이 증가하고
유지보수가 어렵다는 단점이 있다고 한다. 또 컨트롤러가 뷰와 모델에 의존해 결합도가 높아 unit test가 어렵다.

MVP

MVC 패턴의 단점인 높은 결합도를 해결하기 위해 프레젠터라는 개념이 있는 MVP 패턴이 사용된다.
모델과 뷰의 역할은 비슷하지만 컨트롤러 대신 프레젠터가 뷰와 모델을 분리한다.

모델 : 데이터와 비즈니스 로직을 관리 (DB, 네트워크 요청, 파일 입출력 등 작업 처리) 상태 변화에 따라 알림 전달
뷰 : 데이터를 시간적으로 제공하고, 액티비티, 프래그먼트, XML, 레이아웃 등 UI 요소 관리
프레젠터 : 뷰와 모델의 중간 계층으로 두 계층 사이에서 상호작용을 관리한다.

사용자 <-> view : 사용자가 입력을 하고, view는 화면을 보여줌
view <-> presenter : view는 컨트롤러에 이벤트를 전달하고, 컨트롤러는 view에 ui 갱싱
presenter <-> model : 데이터 상호 작용

[출처 : https://en.wikipedia.org/wiki/Model%E2%80%93view%E2%80%93presenter]

이렇게 설명만 봐서는 MVC와 MVP의 차이가 무슨 차이인지 모르겠다.

코드를 예시로 보면


// model
class CountModel {
    private var count = 0

    fun getCount(): Int = count

    fun increment() {
        count++
    }
}


// view
interface CountView {
    fun showCount(count: Int)
}


// Activity
class MainActivity : AppCompatActivity(), CountView {

    private lateinit var presenter: CountPresenter
    private lateinit var countText: TextView
    private lateinit var incrementButton: Button

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        countText = findViewById(R.id.countText)
        incrementButton = findViewById(R.id.incrementButton)

        presenter = CountPresenter(this)

        incrementButton.setOnClickListener {
            presenter.onIncrementButtonClicked()
        }
    }

    override fun showCount(count: Int) {
        countText.text = count.toString()
    }
}


// presenter
class CountPresenter(private val view: CountView) {
    private val model = CountModel()

    fun onIncrementButtonClicked() {
        val newCount = model.increment()
        view.showCount(newCount)
    }
}

아까 mvc에서 Activity에 같이 있었던 함수 호출을 CountPresenter가 처리하고 있다.
mvc는 Activity가 View이자 Controller 역할까지 했지만 mvp는 Presenter가 명확히 로직 담당을 한다.
모델과 뷰의 의존성이 없어지므로 관련된 코드만 수정하는 것이 간편해졌고, 분리도 잘 된다.

하지만 프레젠터와 뷰가 1:1 관계를 가지기 때문에 프로젝트가 커질수록 프레젠터도 늘어나게 된다.

MVVM

MVVM 모델은 모델 - 뷰 - 뷰모델의 패턴을 가진 아키텍처이다.
역시 목적은 기능을 명확히 분리하여 유지보수, 테스트, 코드 재사용을 쉽게 해준다.

모델 : 데이터와 비즈니스 로직을 관리 (DB, 네트워크 요청, 파일 입출력 등 작업 처리) 상태 변화에 따라 알림 전달
뷰 : 데이터를 시간적으로 제공하고, 액티비티, 프래그먼트, XML, 레이아웃 등 UI 요소 관리
뷰 모델 : View를 표현하기 위해 만든 모델로 view를 직접 참조하지는 않는다.

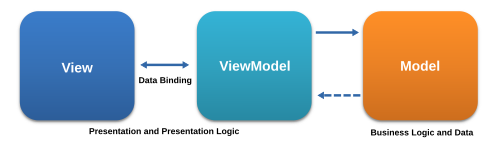

사용자 입력 → View → ViewModel → Model → ViewModel → View

사용자 <-> view : 사용자가 입력을 하고, view는 화면을 보여줌
view -> viewmodel : view는 viewmodel에 이벤트를 전달하고
viewmodel -> model : viewModel은 model에 데이터 요청 및 결과 처리
viewModel → view : viewModel은 LiveData를 통해 view에 상태 전달
view는 vewModel의 LiveData를 통해 화면을 갱신한다.

[출처 : https://en.wikipedia.org/wiki/Model%E2%80%93view%E2%80%93viewmodel]

역시 코드를 예시로 보면


// model
class CountModel {
    private var count = 0

    fun getCount(): Int = count

    fun increment() {
        count++
    }
}


// view
class MainActivity : AppCompatActivity() {

    private lateinit var viewModel: CountViewModel
    private lateinit var countText: TextView
    private lateinit var incrementButton: Button

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        countText = findViewById(R.id.countText)
        incrementButton = findViewById(R.id.incrementButton)

        viewModel = ViewModelProvider(this)[CountViewModel::class.java]

        // ViewModel에서 count가 바뀌면 UI 자동 업데이트
        viewModel.count.observe(this) { updatedCount ->
            countText.text = updatedCount.toString()
        }

        incrementButton.setOnClickListener {
            viewModel.increment()
        }
    }
}

Activity.xml은 존재한다고 가정. (간단한 UI)


// viewmodel
class CountViewModel : ViewModel() {
    private val model = CountModel()

    private val _count = MutableLiveData<Int>()
    val count: LiveData<Int> get() = _count

    init {
        _count.value = model.getCount()
    }

    fun increment() {
        _count.value = model.increment()
    }
}

이렇게 view와 viewmodel로 연결하고, UI는 자동으로 갱신되게 하면 상태 관리가 편해진다.
또 View와 Model 사이의 의존성, View와 View Model 사이의 의존성 또한 없앴기 때문에 모듈화가 잘 되었다.

단점으로는 구조가 복잡해서 만드는 것이 복잡하다는 것이 있다.

MVI

마지막으로 MVI 모델은 모델 - 뷰 - 인텐트 패턴을 가진 아키텍처이다.
역시 목적은 상태를 명확하게 관리하고, 단방향 데이터 흐름을 통해 예측 가능한 UI를 만드는 것이다.

모델 : 데이터와 비즈니스 로직을 관리 (DB, 네트워크 요청, 파일 입출력 등 작업 처리) 상태 변화에 따라 알림 전달
뷰 : 사용자가 보는 UI. 상태(State)를 받아서 화면을 렌더링할 뿐이며, ViewModel을 직접 참조 X
인텐트 : 사용자의 행위(의도)를 표현한 이벤트 객체이며, ViewModel에서 받아서 처리
뷰모델 : 사용자의 인텐트를 받아 상태를 처리하고, 새로운 상태를 View에 전달

사용자 입력 → Intent → ViewModel → Model(State 처리) → New State → View

사용자 <-> View : 사용자는 버튼 클릭 등의 입력을 하고, View는 상태를 렌더링하여 화면을 보여줌
View → Intent : View는 사용자의 행동을 Intent로 만들어 ViewModel에 전달함
Intent → ViewModel : ViewModel은 Intent를 받아서 비즈니스 로직 처리
ViewModel → Model : ViewModel은 모델을 통해 상태를 업데이트
Model → ViewModel : 새로운 상태를 생성하고
ViewModel → View : View에 상태(State)를 전달
View는 전달받은 상태만을 기반으로 UI를 갱신

역시 코드를 예시로 보면


// state
data class CounterState(
    val count: Int = 0
)


// intent
sealed class CounterIntent {
    object Increment : CounterIntent()
}


// view
class MainActivity : AppCompatActivity() {

    private lateinit var viewModel: CounterViewModel
    private lateinit var countText: TextView
    private lateinit var incrementButton: Button

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        countText = findViewById(R.id.countText)
        incrementButton = findViewById(R.id.incrementButton)

        viewModel = ViewModelProvider(this)[CounterViewModel::class.java]

        viewModel.state.observe(this) { state ->
            countText.text = state.count.toString()
        }

        incrementButton.setOnClickListener {
            viewModel.handleIntent(CounterIntent.Increment)
        }
    }
}

Activity.xml은 존재한다고 가정. (간단한 UI)


// viewmodel
class CounterViewModel : ViewModel() {
    private val _state = MutableLiveData(CounterState())
    val state: LiveData<CounterState> = _state

    fun handleIntent(intent: CounterIntent) {
        when (intent) {
            is CounterIntent.Increment -> {
                val current = _state.value ?: CounterState()
                _state.value = current.copy(count = current.count + 1)
            }
        }
    }
}

사용자 입력 → Intent → ViewModel → Model(State 처리) → New State → View라는 단방향 흐름으로
작업을 처리하는 엄격한 구조이기에 상태의 불변성이 지켜져 예측 가능한 상태를 만들기 좋다고 한다.

설계 아키텍처는 앱의 동작과 구조에 대한 이해를 제공한다.
뷰와 모델 간의 의존성을 줄이면 데이터 누출 방지를 하고, 계층화된 아키텍처는 접근 제어에 효과적이다.
이런 견고한 아키텍처 설계가 보안 취약점을 줄이는데 중요하다.
